Ремонт АКПП Peugeot 407

Модификации и стоимость

Фотография	Модель авто	Годы выпуска	Передач/привод	ДВС	Модификации АКПП	Средняя цена
	407	2003-2010	4 SP FWD	L4 2.0L 2.2L	ZF4HP20	79 000 рублей

В стоимость входит: снятие/установка, разбор/сбор и дефектовка коробки.

Детальный прайс-лист

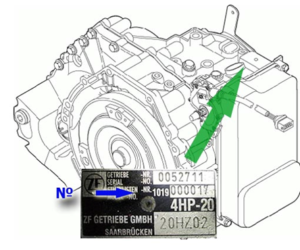

4-х ступенчатая АКПП поперечной установки ZF 4HP20 устанавливалась на целый ряд европейских переднеприводных машин с 1995 года. Расcчитана на крутящий момент до 330 Нм.

У нас она чаще всего встречается на Peugeot, Renault, Citroen с 2-х 3-х литровым двигателем. Видели ее даже на Альфа Ромео 166. 4HP20 с 1998 года использовалась на некоторых Мерседесах V-класса.

Эта 4-х ступенчатая трансмиссия была использована PSA (Пежо-Ситроэн) как более мощная модификация собственной AL-4 (DP0) для двигателей с крутящим моментом до 330Нм. И она оправдала ожидания динамическими характеристиками и неубиваемостью. Имеет младшего брата 4HP16 для двигателей до 2-х литров, с которой имеет некоторые взаимозаменяемые детали и фильтр.

На нашем рынке группа Французов PSA, использующих эту АКПП примерно равна группе Мерседесов и Фиатов. Отличаются по поддону и типу заборника.

Очень надежная и неприхотливая АКПП, которая в основном встречается в сервисах для замены фильтров и комплекта прокладок и сальников.  Интересно, что почти никто из владельцев не покупает только фильтр для замены масла. Производитель уверяет, что 10 лет масло менять не нужно. Поэтому уровень и качество масла ATF редко проверяют, сразу приезжая на капремонт.

Масло (Esso LT 71141) рекомендуют менять после 60-80 ткм пробега в зависимости от агрессивности вождения и изношенности автомата. К уровню масла неприхотлива, заливают любое известное масло типа Dexron III, возможна полная замена на синтетику класса Dexron VI.

Замена масла производится либо частичной сменой масла за несколько этапов или полной заменой. Всего заливается 7.7 -8.3 литра в зависимости от модификации и системы охлаждения. Слить можно ок. 3.5 литров.

Уровень масла проверяется по щупу на горячем (+80°C) масле при заведенном двигателе и положении селектора в P. По щупу можно определить степень прозрачности масла и необходимости его замены.

Эксплуатация с небольшим недоливом масла допускается, перелив масла – вреден для этого автомата.



Типичные проблемы “железа” 4HP20:

Первым не выдерживает напряженной работы Гидротрансформатор, это – отдельная тема. Начинающиеся вибрации от неравномерно изношенного фрикциона блокировки приводят к вибрациям на валу насоса и протечкам через сальник.

C ним вместе по цепочке выходит из строя Насос масляный в сборе.

У насоса вырабатывается втулка, а отдельно ни втулка, ни крышка не поставляется, поэтому приходится заказывать весь насос в сборе.



Замена сальника без ремонта «бублика», к сожалению, не решает проблему, а оттягивает «выздоровление».



– Подшипники суппорта:

– Подшипник приводной шестерни:

вместе с Суппортом ОЕМ1019-373-018, у которого подшипниками разбивает посадочные места.

Это особенно часто случается у водителей, которые перегружают связку шестерен 710-712 -Дифференциал быстрыми разгонами на пределе крутящего момента.



Гидроблок: забивается грязью, стружкой, продуктами износа фрикционов. Часто при ремонте гидроблока проблемы возникают с выработавшими свой ресурс соленоидами: – 3-Way Эл.клапана (MV-1 и MV-2), которые используют в своей конструкции вместо стального шарика – стальной диск, перекрывающий отверстие входа.

– Соленоиды-электрорегуляторы PWM ЕРС и LockUp черные.

Работают очень напряженно, пропуская через себя весь поток масла для всех режимов. Износ меняет их характеристики и компьютер отказывается с ними работать. Заменяются.

– 3-way Эл.регуляторы ЕРС (EDS3-4-5-6), конструктивно – PWM-соленоиды, у которых степень открытия или закрытия канала производит стержневый плунжер.



Соленоиды-клапана Shift желтые (2 шт). Ремонтируются.

PWM-Соленоиды – идентичны, но отличаются по типу положения плунжера – нормально закрыты (3 шт: EDS3. EDS5 и EDS6) и нормально открытый – EDS-4.

Наиболее частая причина выхода из строя – Износ и загрязнение каналов и самого плунжера.

Реже вырабатывает свой ресурс – Датчик переключения передач (контроллера) ОЕМ #0501-319-925,

и датчики оборотов входного и выходного вала (взаимозаменяемы с 5HP19).

Основные причины болезни – ранняя старость, связанная с перегревом и износом железа.



На следующем месте в рейтинге замен АКПП 4HP20:

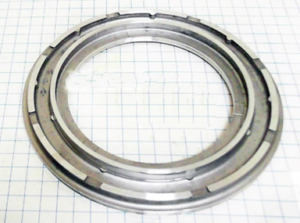

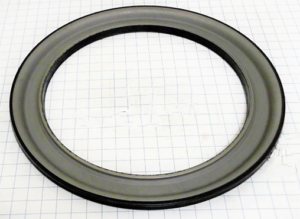

– Поршни обрезиненные – пакеты F – лопается стенка,

Поршень пакета D — стареет от перегрева пакета Д

Поршень пакета C.

Все от перегрева или от старости.

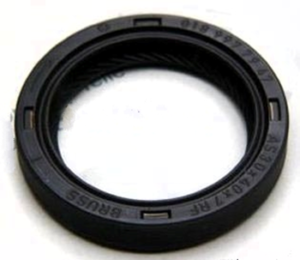

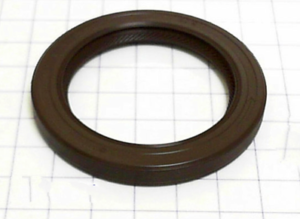

Дальше уже следуют сальники и манжеты – насоса, и – полуоси:



Гидротрансформатор страдает от невнимания к себе – износ фрикциона блокировки, который по замыслу программистов должен блокировать муфту начиная со второй передачи. С изношенным фрикционом блокировки ГДТ быстро перегревается и перестает штатно работать. Из-за чего увеличиваются расход топлива и нагрев масла и работа насоса, ухудшаются разгонные характеристики и быстрее изнашиваются сальники и втулки.

Агрессивная езда с неразогретым маслом, недостаточное охлаждение из-за слабого теплообменника (Citroen/ Peugeot 1992 +), езда с износившимся фрикционом ГДТ, все это приводит к преждевременной смерти подшипников, которые затем приводят к поломке Насоса и дальше по цепочке – все остальное, куда забредут осколки.

Но в целом эта АКПП для аккуратной быстрой езды по-зетэфовски надежна и выхаживает свой ресурс очень достойно.

Владельцам ZF 4HP20 нужно понимать, что “Быстрая езда” и “Агрессивная езда” – это две большие разницы. Владельцы Мерседесов обычно ездят быстро. Владельцы БМВ – агрессивно.

---

Мы предлагаем покупку контрактных или восстановленных АКПП. Установить и настроить коробку передач помогут специалисты нашего сервиса.
