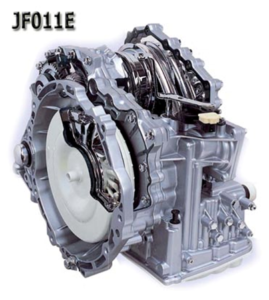

Вариатор (CVT) RE0F10A (JF011E) – бестселлер 2005 года Jatco для переднеприводных машин от 1.6 до 2.5 л. Признанный лидер популярности в эксплуатации и ремонте среди всех вариаторов мира.

У него имеется “младший брат” родственной конструкции – RE0F021A, разработан для малышей Ниссан и Фиат.

Предшественник – RE0F06A устанавливался с 1999 года, вызвал восторженные отзывы и следующая модификация JF011E сразу получила заказы для популярных кроссоверов Додж-Caliber, Джип-Compass, Ситроен-C-Crosser и практически захватила рынок переднеприводных авто среднего класса: От Рено (Сценик, Меган, Колеос) и Пежо 4007 до Мицубиши и Самсунг, как удачная альтернатива АКПП. Не считая родных Ниссановских хитов: Qashqai, X-Trail, Tiida и Teana.

JF011E – лидер среди вариаторов с рекордными многомиллионными тиражами. Он пользуется большой популярностью из-за относительной надежности, комфортности в сочетании с невысокой ценой. Ремонт этого вариатора изучен в любой точке Земли, своевременная переборка с заменой расходников дает автомату еще 3-4 года жизни до следующего капремонта.

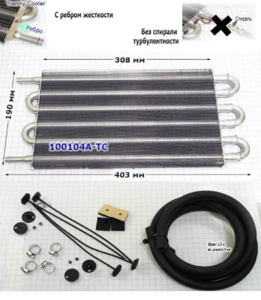

Для предотвращения перегрева возрастных машин с забитыми сотами теплообменника устанавливают дополнительный радиатор.

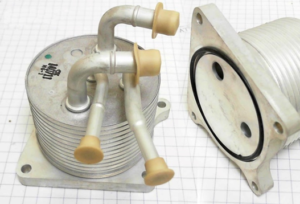

Для подключения внешних радиаторов используется теплообменник-адаптер с 4-мя выходами –

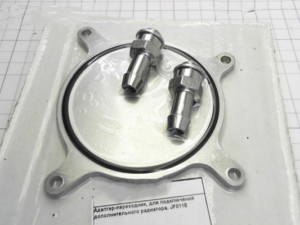

или через адаптер.

С дополнительным радиатором рекомендовано в линию охлаждения врезать предохранительный термостат, так как для вариатора езда на холодном (ниже +50º) масле так же опасна, как и перегрев.



Детали для переборки и капремонта.



При капремонте JF011 обязательно меняют втулку гидротрансформатора, фильтр грубой и тонкой очистки, все прокладки и сальники, фрикционы.

Если ремонт связан с гулом-воем при езде, то меняют подшипники валов, ремень и клапан насоса. Диагностика может потребовать замену степ-мотора или\и соленоидов.

Ремкомплект прокладок и сальников “ОверолКит” для вариаторов Джатко чаще заказывают сборки Транстэк, укомплектован для всех родственных авто, имеет чуть лучше соотношение качество\цена и «большие» тефлоновые кольца, которые некоторые мастера не очень любят менять. Большие кольца конусов встречаются толщиной 2.5 мм и 3.0 мм.

Ремкомплект фрикционов заказывают, когда износ фрикционов достиг критического или горелое масло пропитало накладку фрикционов. Комплект состоит из фрикционов пакетов Форвард и Реверс.

При смене сгоревших фрикционов часто заказывают и комплект поршней.



Типичные болезни вариатора RE0F10A (JF011E):



Вообще сам вариатор выпуска после 2007 года при правильной эксплуатации отличается достаточной надежностью (для вариаторов) и часто ходит 100 ткм с минимальным процентом обращений в сервис.

Степ-мотор (“шаговый” электродвигатель регулировки передаточного числа).

Электропривод, регулирующий расстояние между конусами и передаточное число вариатора. Раннюю смерть связывают с перегревом и выработкой ресурса. Проблема унаследована от предшественника RE0F06A и в полной мере характерна для JF011. Проблема выражается в том, что вариатор застывает на “одной скорости”, шкивы не могут изменять передаточное число.

Шаговый мотор можно “убивть” если пытаться проверить его, как проверяют соленоиды, подавая напряжение на контакты. Устроен как вращающийся вал с резьбой на подшипниках и несколько катушек, управляющихся переменной силой тока от компьютера.

Находится в поддоне, исправность степ-мотора проверяется омметром и заменяется достаточно просто без демонтажа коробки. В последующих поколениях вариаторов Джатко (JF015…16…) и ZF электрические шаговые моторы для управления конусами не используются.

По «старости» заменяют соленоиды, когда чистка и промывка не помогают.

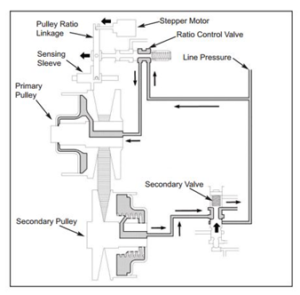

Принцип работы степ-мотора:

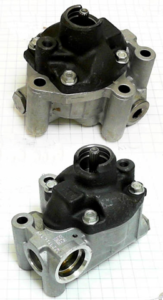

Часто вариатор появляется в ремонте из-за проблем потери давления масла, связанного с нештатной работой изношенного клапана насоса высокого давления.

Проявляется пониженным давлением масла и проскальзываниях ремня и фрикционов Форвард и Реверс.

В JF011 (как и в JF015 – новом поколении этого вариатора), проявляется характерная болезнь клапана насоса.

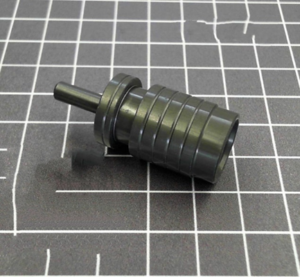

Для восстановления работы сильно изношенного насоса используют ремонтный клапан

(увеличенного диаметра 17,63 мм) и для развертки корпуса насоса — комплект соннаксовского инструмента. Если такого инструмента или его замены нет, то мастера меняют насос на восстановленный.

В легких случаях износа корпуса меняют старый клапан на стандартный (17 мм), это дает насосу еще несколько лет осторожной жизни (При условии работы в чистом масле). Наибольшим спросом пользуются покрытые тефлоном клапана от американского гуру АКПП – Соннакс.

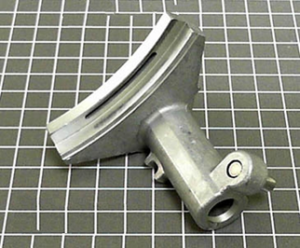

Часто приходится менять держатель ремня (Retainer).

Новые не поставляются, «неоригинал» не производится, поэтому продается только БУ держатель с высоким остаточным ресурсом.

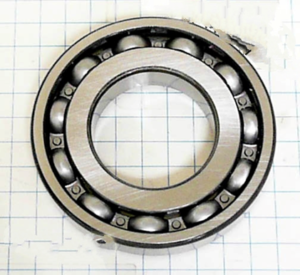

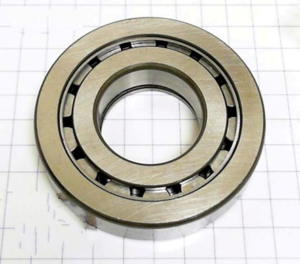

Подшипники валов. Часто приходится менять четыре подшипника ведущего и ведомого валов. Причиной повреждения называют перегрузки и критический износ ремня, который срывается в скольжение все раньше.



Компьютер улавливающий проскальзывание, заставляет гидроблок подавать максимальное давление масла на конуса, чтобы не давать изношенному ремню проскальзывать по конусам. Подшипники шариковые и роликовые.

Старение\износ подшипников ведет к заметным вибрациям и проявляется воем вариатора. Своевременная замена их предотвращает фатальные повреждения конусов. C подшипниками меняют и ремень



Фрикционы и тефлоновые кольца.

Другой причиной раннего сгорания фрикционов является износ уплотнительных тефлоновых колец. Они входят в Ремкомплекты прокладок и сальников. Тефлоновые кольца встречаются толщиной 2.3 мм и второго поколения — 3.0 мм.

Износ колец приводит к потерям давления и проскальзыванию фрикционов.

Когда мастера рискуют не заменить большие тефлоновые кольца конусов, машина через короткое время может опять придти в ремонт на замену ремня или самих конусов. С тефлоновыми кольцами и подшипниками всегда заменяют направляющие шарики на новые или на ролики.

Один ролик заменяет 2-4 шарика и служит обычно до конца ресурса конусов.

Один из самых популярных расходников JF011: Ремень толкающий (Bosch).

Вовремя замененный ремень сохраняет поверхности конусов от ускоренного старения.

Стоимость нового ремня очень высока из-за сложностей производства и монополии его производителя Bosch, поэтому для машин «выходного дня» часто заказывают БУ ремень с остаточным ресурсом (до ½ начального).

Рациональным решением большого капремонта считается установка БУ валов с минимальным износом и замененными тефлоновыми кольцами, и шариками (проверка износа конусов осуществляется экспертами). Различаются по типу шестерни на валу (с рисками или без…), но шестерня служит вечно и переставляется со старого конуса.

За последние годы долговечность ремней значительно увеличилась, но производитель вариаторов рекомендует менять ремень после 150 ткм, если машина постоянно (и агрессивно) эксплуатируется зимой. Маркером критического износа ремня являются насечки на рабочей поверхности, когда они съедены на 60-90%.

Рекомендация эта связана с тем, что при износе рабочей поверхности “протектора” сегментов или при растяжении стягивающих лент (см. внизу) как только датчиками отмечается проскальзывание ремня по конусам, компьютер через соленоиды увеличивает давление на конуса. И так – до максимума, что кратно увеличивает разрывающую нагрузку на ленты ремня. При максимальном давлении ленты не только растягиваются, что приводит к зазорам между сегментами и их наклоне к нормали конусов, но и возникает усталость металла ленты. Максимальное давление еще более опасно для подшипников.

Встречается в замене солнечная шестерня с хабом для фрикционов. Разбивает стальными дисками.

Проверяют при капремонте подшипники вала и дифференциала.

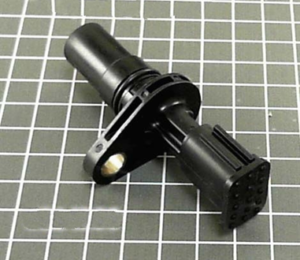

– Иногда проблемы находят в датчиках – Sensor Revolution, датчики скорости вращении.

Вырабатывают свой ресурс особенно быстро после нескольких перегревов в жаркое лето. Перегрев (и ускоренное старение) наступает чаще всего при разгонах до 150 км\час и выше.

Часто меняются выработавшие свой ресурс соленоиды. Соленоиды проверяются на стенде и стареют одновременно от работы в грязном масле. Нештатная работа одного соленоида быстро старит остальные. Изнашиваются одновременно и заменяются всем комплектом.



Последними в списке заменяемых деталей стоят:

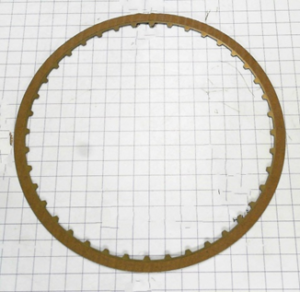

– большие фрикционы пакета Reverse:

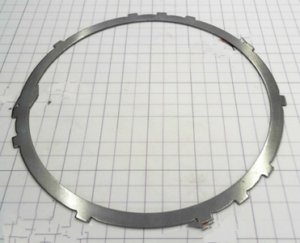

– стальные диски Реверс:

Типичная болезнь вариатора RE0F10A (RE0F06A), похожая на проблему родственника JF010 с клапаном сброса давления подробнее на странице RE0F09A, что приводит к масляному голоданию узлов. В насосе меняют клапан на новый увеличенного размера

Срок жизни вариаторов и самого автомобиля измеряется износом конусов. Именно их поверхности (а не лента) являются главным ресурсом вариатора. Стоимость новых конусов с работой по замене иногда превышает стоимость возрастного автомобиля.



Рекомендации по эксплуатации этого неубиваемого вариатора те же, что и для его собратьев:



• – Меняйте фильтр-картридж ежегодно (не больше 30 ткм пробега для возрастного авто). Пыль от фрикционов, взвешенная в масле, съедает и забивает каналы, как свиной жир забивает сосуды сердца и мозга.
• – Прогревайте вариатор зимой, не ускоряйтесь агрессивно, пока масло ATF не разогрелось до рабочей температуры (+65ºC).

“Склеивающие” способности масла проявляются после нагрева свыше 60-70 градусов. На холодную – ремень проскальзывает при ускорениях и протектор ремня (насечки) истирает хонингованные поверхности конусов так же, как шипы зимних покрышек съедают теплый асфальт летом.

• – Следите за температурой и качеством масла, меняйте его как только появились подозрения на взвесь и непрозрачность.
• – Установите дополнительный радиатор охлаждения, если вы подолгу ездите в пробках, часто нарушаете скоростной режим. Перегретое масло влияет на работу вариатора также как, на человека температура тела в 38-39 градусов.

С дополнительным радиатором мастера советуют устанавливать термостат, так как зимой масло недогревается, что особенно опасно для вариаторов, ухудшает сцепление ремня и конусов. Недогретое густое масло также опасно для конусов как гололед для ботинок на кожаной подошве.

• – Не разгоняйтесь без нужды выше 150 км\ч. Предельные обороты значительно снижают ресурс конусов, ремня и подшипников.
