Ремонт АКПП Citroen Xsara

Фотография	Модель авто	Годы выпуска	Передач/привод	ДВС	Модификации АКПП	Средняя цена
	XSARA/XSARA PICASSO	2000-2011	4 SP FWD	L4 1.6L 1.8L 2.0L	AL4 (DP0)	70 000 рублей





Детальный прайс-лист

PSA (Ассоциация Пежо-Ситроен) совместно с Рено в 1999 году запустил в серию свой первый 4-х ступенчатый автомат DP0 (он же – AL4).

АКПП AL4 рассчитана для переднего привода и двигателей от 1,4 до 2 л. Есть много вариантов по приводным шестерням и корпусам.

Конструкторы утверждают, что DP0 может передавать крутящий момент до 210 Нм. Но производители вынуждены были “прикручивать” настройки, не доводя передаваемый момент до предела, чтобы не позволить владельцу убить заднюю крышку и обеспечить пробег до капремонта свыше 150-200 ткм.

Охлаждение масла производится через теплообменник, который штатно работает примерно 2-3 лета у уравновешенного водителя и требует чистого масла.

После этого срока мастера его заменяют на радиатор (варианты) через адаптер-переходник, чтобы избежать перегрева автомата.



Замена масла и фильтра



Фильтр DP0, AL4Масло, на которое рассчитана эта коробка 20-го века – качества Dexron-III. Аналоги Эссо и Мобил 71141 неплохо работают в этой коробке. Вариант Реноматик – D3 SYN. Масла требуется около 7 литров. Для частичной замены хватает 3.5 – 4 литра.

Уровень проверяется и выставляется по переливной пробке поддона. Сначала заливается масло (0.5л) через заливное отверстие (1) перед проверкой уровня масла.

Уровень проверяется при температуре ок. 60°С при заведенном двигателе и положении рычага в «Р». Должно вытечь масло примерно равное залитому и по вытекшему маслу проверяется его качество.

Фильтр масла АКПП для всех моделей одинаков.

Металлопластиковый фильтр тонкой очистки имеет фетровый мешок и требует замены каждые… Впрочем у экспертов АКПП существуют противоположные мнения о смене масла и фильтра DP0 : От “несменяемого масла” до “менять каждые 20 тыс км”. Как рассудил один раввин: “..и ты прав, Мойша, и ты, Семен”.

Дело в том, что пока машина новая, все сочленения и узлы имеют заводские зазоры, втулки неизношены, масло достаточно надежно очищается фильтром. И до 80-90 ткм пробега фильтр редко требует замены. При условии грамотной и бережной эксплуатации и отсутствии аварийного перегрева или перегрузки. И регулярные проверки масла в этот период показывают, что масло еще довольно прозрачное.

Но по мере старения и износа расходников и накопления грязи в масле начинается цепная реакция вибраций и износа с потерями давления масла. Насос подает в систему все больше масла, но до пакетов доходит все меньше давления и грязное масло свищет через щели уплотнений и втулок все интенсивнее. А после 150-200 ткм действительно нужно или менять масло (“частичная” замена) каждые 20 ткм, и обязательно – требуется регламентный капремонт коробки и гидротрансформатора. Ну или менять сам автомат на новый.

Чем старее агрегат, тем больше износ узлов «железа» и тем быстрее загрязняется в нем масло.



Ресурс этой АКПП до капремонта при аккуратной и правильной эксплуатации может составлять 150-200 ткм, и после своевременных ремонтов с полной переборкой и заменой расходников может быть продлен до полумиллиона, если сама машина еще будет на ходу.



Мастера рекомендуют плановую переборку сразу как начались первые проблемы, не дожидаясь, когда машина откажется ехать и запросится на пенсию.



Детали для переборки и капремонта



Для полной переборки возрастного авто обычно заказывают все комплекты расходников (составляющие Мастеркит), комплект поршней (при горелом масле), меняют все втулки, тормозную ленту, фильтр и соленоиды EPC\TCC. Но часто опоздавшие с переборкой коробки приходят в ремонт с болезнями соленоидов с гидроблоком, задней крышки.

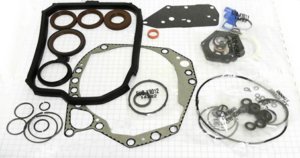

Комплекты прокладок и сальников (Ремкомплект “Оверол”) – подходят ко всем французским авто. Две самые популярные у мастеров комплектации – более полная Пресижн и более бюджетная – АТОК.

Ремкомплект DP0 подходит для DP8/DP2 почти полностью, пока только в его составе нет сальника правой полуоси DP2.



Ремкомплекты прокладок для полной переборки коробки заказываются почти всегда вместе с полным комплектом фрикционных дисков, фрикционы односторонние, одинаково часто заказывают неоригинал и оригинал от фирмы БоргВорнер. Соотношение цена\качество равноценны. Также подходят к DP8\DP2.

– Комплект обрезиненных поршней входит почти в каждый заказ на капремонт перегретой коробки. Мастера определились с выбором по качеству и комплектации (с поршнем серво) вот этого комплекта:

С 2004 года гидроблок изменили и ввели прокладку гидроблока (входит в ОверолКит АТОК и Пресижн), старые мастера ее меняют редко, иногда даже не зная, что она есть. Вместе с ней для пакета Е1 требуются тефлоновые кольца с 3D разрезом.

Полный ремкомплект Мастеркит включает в себя Комплект прокладок и фрикционов.

Переборка обязательно производится с ремонтом гидротрансформатора.



Слабые места АКПП AL4-DP0 по электрической части:

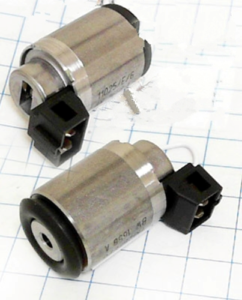

Соленоид (ЕРС, такой же -ТСС) – электрорегулятор давления.



Лидер по заменам. С ними всегда меняются пластиковые уплотнительные кольца и втулки — причина быстрой выработки ресурса соленоидов.

По признанию производителя, соленоиды выпуска до осени 2003 года имеют конструктивные недоработки и обязательны для замены при первом же ремонте АКПП. После замены требуется адаптация АКПП.

Меняют обычно оба соленоида (EPC-линейного давления и TCC- блокировка гидротрансформатора). В продаже бывают “оригинальные” соленоиды и соленоиды Borg Warner. В коробки с “оригинальными” соленоидами давно уже кладут соленоиды американского производителя оригинала “Борг Ворнер”, отказавшись от собственного производства этих сложных электроклапанов. Но цена у “оригинала” – обычно чуть выше.

Ресурс соленоидов EPC относительно невелик, особенно если узлы коробки (тефлоновые кольца и втулки) изношены. Первым обычно выходит из строя соленоид EPC, но нештатная работа второго соленоида (ТСС) очень быстро перегревает и загрязняет масло, убивая гидроблок. Если не заменить втулки и тефлоновые кольца, то замененные соленоиды живут недолго. Остальные 6 соленоидов-шифтовиков EVS работают без перегрузок и меняют их нечасто.

Втулки.

Цилиндрические подшипники скольжения (так теоретики называют обычные втулки) здесь выполняют еще и роль уплотнений. И первой по популярности проблемой является износ именно втулок. Пограничный износ их приводит к цепной реакции: они начинают пропускать масло, в пакетах не хватает давления и компьютер заставляет соленоид ЕРС открывать канал на полное сечение, насос работает на максимальной нагрузке и соленоид ЕРС начинает ускоренно стареть. Работа с недостатком давления «убивает» фрикционы соответствующего пакета и масло.

При переборке проверяют состояние втулок, а при замене соленоида обязательно проверяют самые напряженно работающие втулки (критический износ – 0.100 мм):

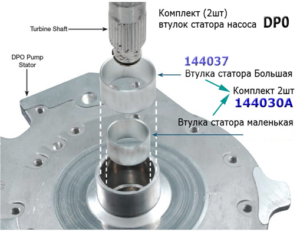

• – Втулка крышки насоса, DP0/AL-4 (57,2×54,8мм x13,7мм), обычно заказывают втулки Соннакс

• – Втулка статора насоса задняя большая (29×26.0ммx16)

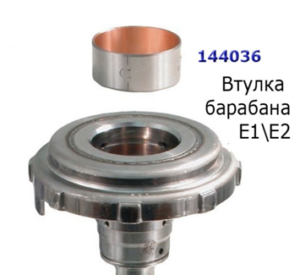

• и Втулка барабана Е2/Е1 (37,9x35,2 ммx17)

Если износ превышает допуск по всем 3-м втулкам, то меняют втулки всем комплектом.

Мастера, специализирующиеся на DP0-AL4 имеют специальный инструмент\”калибр” для проверки износа всех 3-х втулок.

После установки соннаксовских втулок DP0 ходит еще несколько лет при соблюдении чистоты и температуры масла. При этом обязательно делают капремонт гидротрансформатора.

От потерь масла через изношенные тефлоновые кольца падает давление сначала в пакете E2 (4th), проскальзывают и горят фрикционы. Износ односторонних фрикционных дисков происходит лавинообразно и почти во всех капремонтах меняют фрикционные диски полным комплектом:

Первыми сгорают и чаще всего меняют фрикционы барабана OD — он же E2 (4th).

Тефлоновые кольца задней крышки мастера рекомендуют менять при каждой разборке:

– Кольцо компрессионное малое (32х1,9х28) и

– Кольцо компрессионное большое задней крышки, 2 шт. (54х1,9х50), (входят в ремкомплект).

Их разбивает вибрациями от изношенных втулок барабана Е1-Е2.

Всегда заменяется прокладка при локальных ремонтах задней крышки.

Износ из-за эксплуатации с грязным маслом, агрессивные разгоны или длительная пробуксовка в снегу или грязи. (Изношенная муфта ГДТ) Приводит к потерям давления масла и сцепления и сгоранию фрикционов.

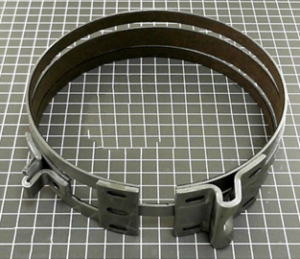

– Тормозные ленты (пара F2 и F3), которые меняются при каждом капремонте автомата, пришедшего со сгоревшим маслом.

С ними вместе меняют и поршни серво.

Тормозные ленты в основном берут неоригинал. Но каждый десятый заказ — оригинал от Борг Ворнер, заказывают в основном начинающие мастера и владельцы для подстраховки.

Длительная езда с изношенными лентой и сервопоршнем приводит к тому, что приходится менять и износившийся барабан пакета F3.

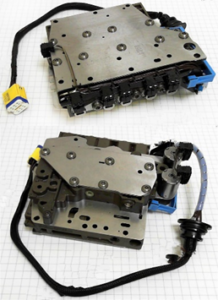

Гидравлический клапанный блок (Гидроблок) – привычное ремонтное место.

Категорически не любит перегревов и грязного масла. От перегревов металлическая плита меняет геометрию, клинят золотники и перегружаются пружины вплоть до поломки.

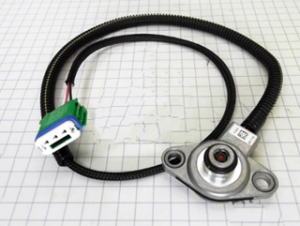

Одна из замен по старости – датчик давления масла:

При локальном ремонте гидроблока на возрастных авто меняется прокладка крышки гидроблока.

Было разработано несколько модификаций гидроблоков под разные двигатели и авто.  Из-за перегревов алюминиевый сплав многих гидроблоков коробит. Часто каналы плиты забивает стружкой и взвесью от фрикционной бумаги, что приводит к нештатной работе гидроплиты.  При капремонте необходимо проверять геометрию корпуса. У клапанных блоков выпусков 2008-11 годов часто отворачивались болты крепления верхней пластины.

Ресурс гидроблока значительно уменьшается при эксплуатации с грязным маслом. Взвесь фрикционной пыли истирает каналы и золотники клапанов. Американский гуру ремонта Sonnax выпустил ремкомплекты для “аорто-коронарного шунтирования” изношенной гидроплиты DP0, но редко кто решается на такую сложнейшую операцию, когда новая плита стоит не намного дороже и дает гарантированный результат. Хотя гидроблок настолько надежен и ремонтопригоден, что редко когда капремонт требует замены самой клапанной плиты. В большинстве случаев оказывается достаточным чистка и замена соленоидов EPC\TCC.

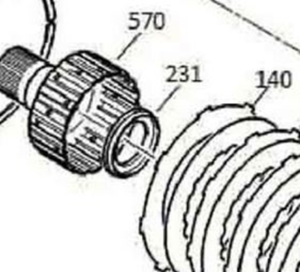

Одна из частых болезней “железа” – подшипник игольчатый.

Стоит между хабом 570 и барабаном 554 в пакете Е2.

Каждый раз при переборке DP0-AL4 мастера рекомендуют проверять это место.



Лидером по замене среди сальников и уплотнений является разбитая манжета (сальник) насоса.

Но почти всегда одновременно меняют и остальные сальники: – полуоси левый, и наружный правый со стороны корпуса.

Смена этих сальников опытными мастерами происходит всегда, покупался ли Оверол Кит (ремкомплект прокладок и сальников) или нет. Стоит иметь ввиду, что протечка масла не лечится одной лишь заменой сальника. Это – симптом более серьезной проблемы и если не проверить износ втулок и работу гидротрансформатора, то дешевая замена сальника обычно просто убивает насос, втулки и остальное “железо” трансмиссии.

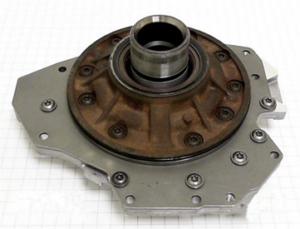

– Если проблема с подтекающим сальником насоса и втулками запущена, то приходится менять весь насос. Почти всегда для ремонта используется БУ насос.

Так же часто приходится менять дифференциал и его подшипники. И так же — из БУ

Далее – редкие замены «железа» на загнаных возрастных машинах:

– Планетарный Ряд, Задний – Rear,

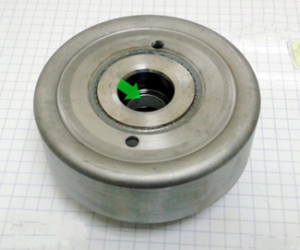

– Барабан сцепления F3

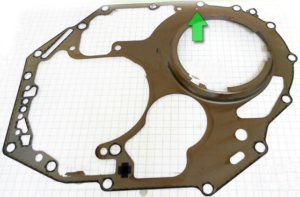

– Межкорпусные прокладки есть двух видов: на авто с двигателем 1,4-1,6 литра и с 1,8-2,0 литра. Они отличаются размером (длиной на 10 мм) и отверстием по стрелке

Из расходников лидером по заменам является пакет сцепления E2 (4th).

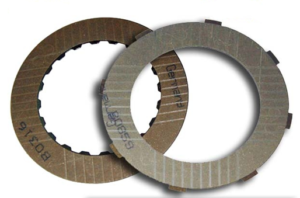

Фрикционные Диски пакета E2, DP0/AL-4, односторонние с внутренним зубом и смежный с ним – односторонний с наружным зубом меняются при каждом ремонте.

Также часто горят диски пакета F1. И фрикционы с дисками пакета Е1. С заменой фрикционов обязательно меняют соответствующие втулки и кольца.

– Дифференциал — (различны по шлицам на валу для Пежо и Рено)

Коробка очень простая и ремонтопригодная. Запчасти легкодоступны по первому звонку. На ней обучились и выросли сотни начинающих мастеров ремонта АКПП. И если ремонт проведен грамотно, то она проходит еще не одно лето. Недаром ее опять выбрали для широкого ряда автомашин 21 века не только сами Рено-Ситроен-Пежо, но и даже Ниссан мексиканской сборки, знаменитых собственными бюджетными и надежными джатковскими 4-х ступками на любой вкус.
